新款 FOTRIC AC60系列
声学成像仪，高精度图像定位声源，非常适合检测气体泄漏、局部放电及机械故障
版本型号
- 系列概览
- 参数详情
- 可选配件
- 型号对比
快速选型
 |  |  |
防爆声学成像仪 图像定位气体泄漏、局部放电 | 高端声热成像仪 红外成像+声学成像二合一 | 专业声热成像仪 红外成像+声学成像二合一 |
2种专业检测，一机搞定 | |
（1）气体泄漏检测 直观定位泄漏点位，微小泄漏亦能检测； 可评估泄漏量、经济损失，为决策提供数据支持。 | （2）局部放电检测 局部放电位置一目了然，超远距离亦能检测； 智能诊断放电类型：悬浮放电、电晕放电、沿面放电。 |
气瓶泄漏检测 |

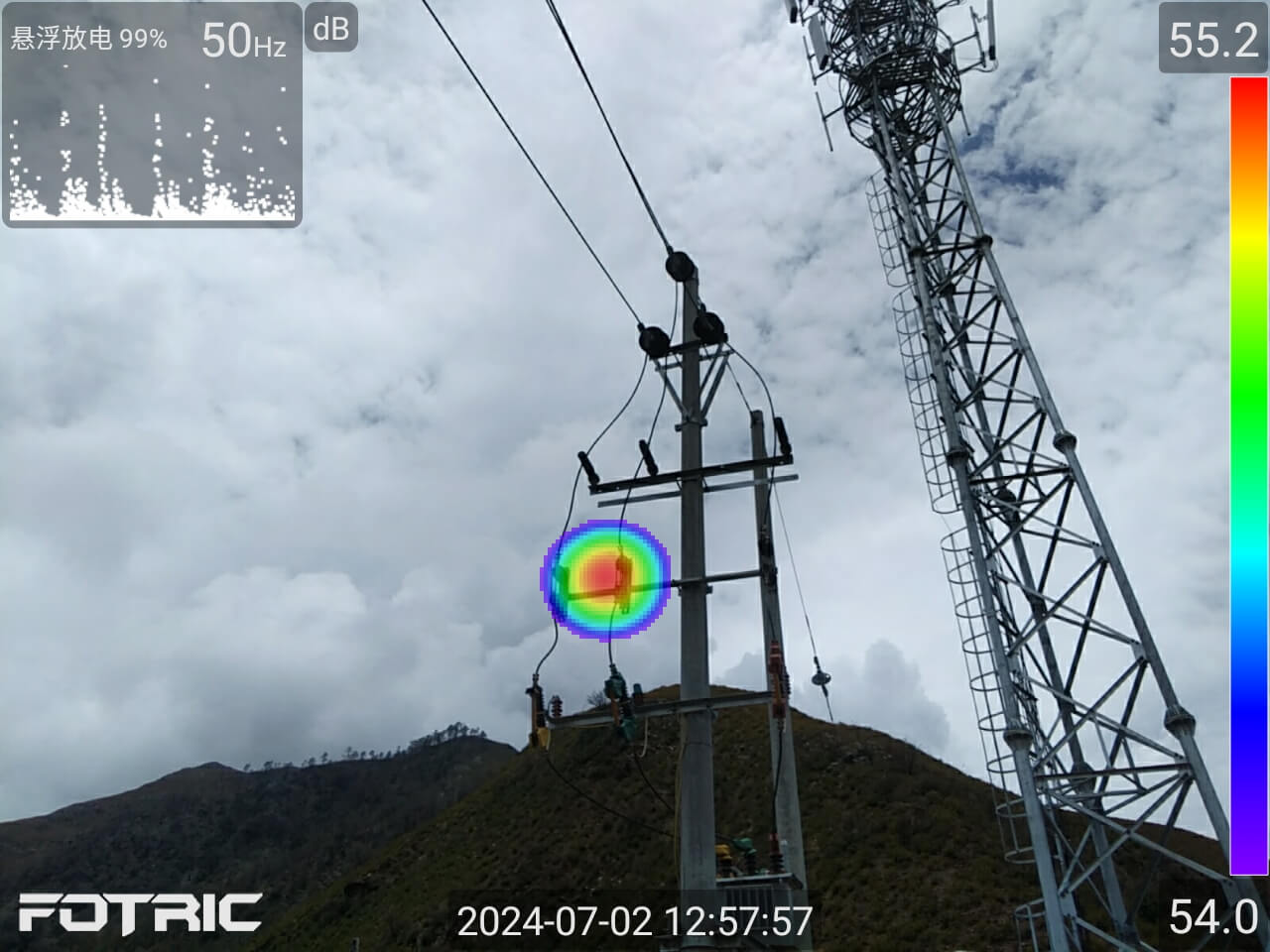

架空线路B相刀闸“悬浮放电” |

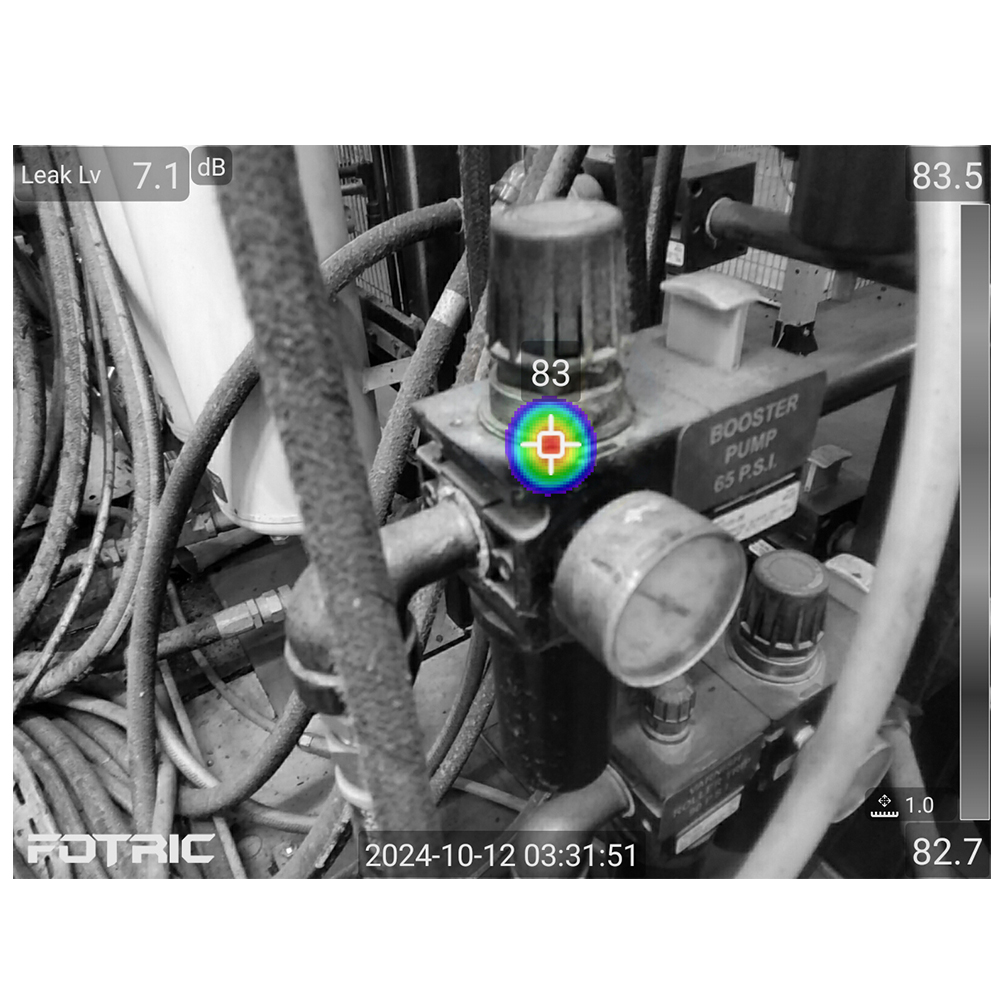

压缩空气管路泄漏检测 |

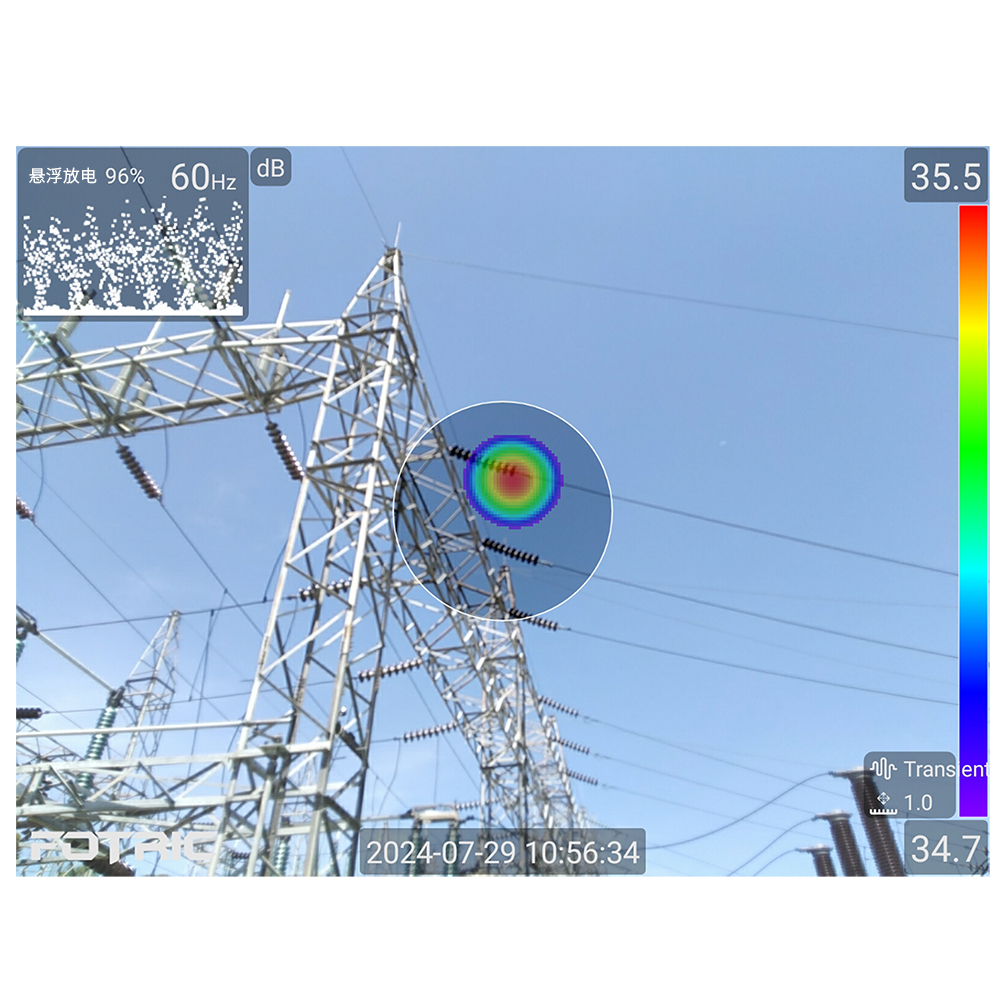

35KV变压器B相高压进线“电晕放电” |
顶级硬件，超强防护 | |
声像仪配备162个高性能麦克风，能够捕捉更多声音细节，为各种检测场景提供更精准全面的音频信息，提升检测效果。 | |
162个高灵敏数字麦克风 高精度声学检测，捕捉细微声音 2kHz-100kHz 响应频率范围广，现场检测更实用 IP54防护 防尘防水确保声像仪在恶劣环境中稳定运行 | 14*13.5cm 大面积螺旋式麦克风阵列，灵敏度更高 0.3-200米检测距离 超远检测距离，适用于更多场景 2米抗跌落 确保声学成像仪在工业环境耐用防摔 |
 | |
声波成像仪具备高清工业相机，拍照清晰利于捕捉细微缺陷和异常，配合分析软件，实现高效、精准的检测，提升整体检测效果。 | |
1300万像素 高清工业相机，捕捉细微缺陷 | 5英寸显示屏 IPS LCD触摸显示屏，触屏操作更方便 |
超多实用功能，用户体验拉满 | |
FOTRIC声像仪具备泄漏模式、局放模式两大检测模式，有效检测泄漏、局放、振动、异响等现场问题；配有多种智能诊断功能，显著提升用户检测效率，确保快速、准确的故障诊断和维护。 | |
气体泄漏-泄漏评估功能 气体泄漏是工厂普遍面临的挑战，包括压缩气体、可燃气体、有毒气体、特种气体等。 FOTRIC声像仪可以大范围检测、精准定位泄漏点。并支持评估泄漏量、泄漏等级以及经济损失，为工厂科学决策提供数据支撑，减少进一步损失的风险。 | |
| |
局部放电-智能诊断类型 高压设备、电力电缆、绝缘体等设备局部放电时会产生声波信号，FOTRIC声像仪通过捕捉声波信号来定位放电位置，帮助维护人员及时发现故障，保障电力设备正常、安全运行。 检测现场，FOTRIC声像仪智能诊断局部放电类型：悬浮放电、电晕放电、沿面放电，助力检测人员高效地进行故障分析。 | |
| |
声像延时功能 FOTRIC声像仪将“稍纵即逝”的声源用延时的方式记录下来，有助于发现间歇性泄漏、局放、振动、异响等现场问题，不轻易放过一个故障。 | |
 | |
声像聚焦功能 面对嘈杂的声源环境，FOTRIC声像仪支持聚焦重点声源位置，屏蔽周边噪声干扰，大幅提高检测准确性。 | |
|  |
专业分析软件 声像图导入专业分析软件，支持多维度分析，同时快速批量自动生成专业报告。 | |
 | |
性能强大，适应各类复杂场景
| 微小泄漏，亦能检测 场景一 流速:0.01升/分钟@0.1MPa 距离:2.5m 孔径:Φ30um小孔 场景二 流速:0.025升/分钟@0.3MPa 距离:8m 孔径:Φ30um小孔 场景三 流速:0.045升/分钟@0.3MPa 距离:10m 孔径:Φ40um小孔 |
 |  |
泄漏检测 压缩空气、真空泄漏、有毒有害气体、易燃易爆气体、工业用气等。 | |
 |  |
| 局部放电检测 检测电气设备因绝缘不良等引起的局部放电。 | |
 |  |
振动和异响 因卡死、润滑不良导致的摩擦异响，因连接不牢。 | |
 |
|
| 科学研究 动物学、航空航天、噪声、精密电子等。 | |

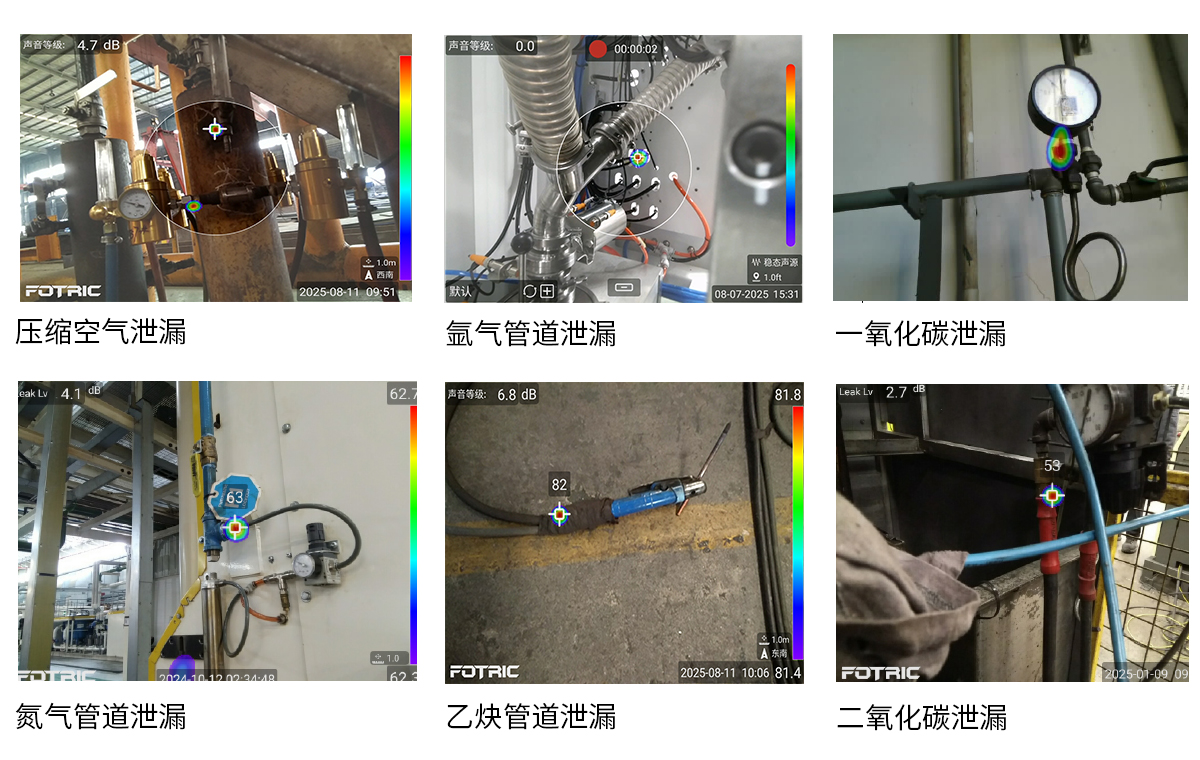

应用案例
参数详情
| 基本参数 | |
|---|---|
| 麦克风通道 | 162个MEMS数字麦克风 |
| 声像图视场角(FOV) | 66°*52° |
| 测量声压范围 | 10kHz：6~120dB SPL 15kHz：-10~120dB SPL 20kHz：-7~120dB SPL 25kHz：-25~120dB SPL 30kHz：-5~120dB SPL 35kHz：7~120dB SPL 40kHz：2~120dB SPL 45kHz：-2~120dB SPL 50kHz：-9~120dB SPL 55kHz：-2~120dB SPL 60kHz：3~120dB SPL 65kHz：1~120dB SPL 70kHz：8~120dB SPL 75kHz：7~120dB SPL |
| 声音采样率 | 200kHz |
| 声学刷新率 | 25Hz |
| 工作距离 | 0.3~200m |
| 测量分析 | |
| 定位频率范围 | 2~100kHz |
| 测量点 | 2 |

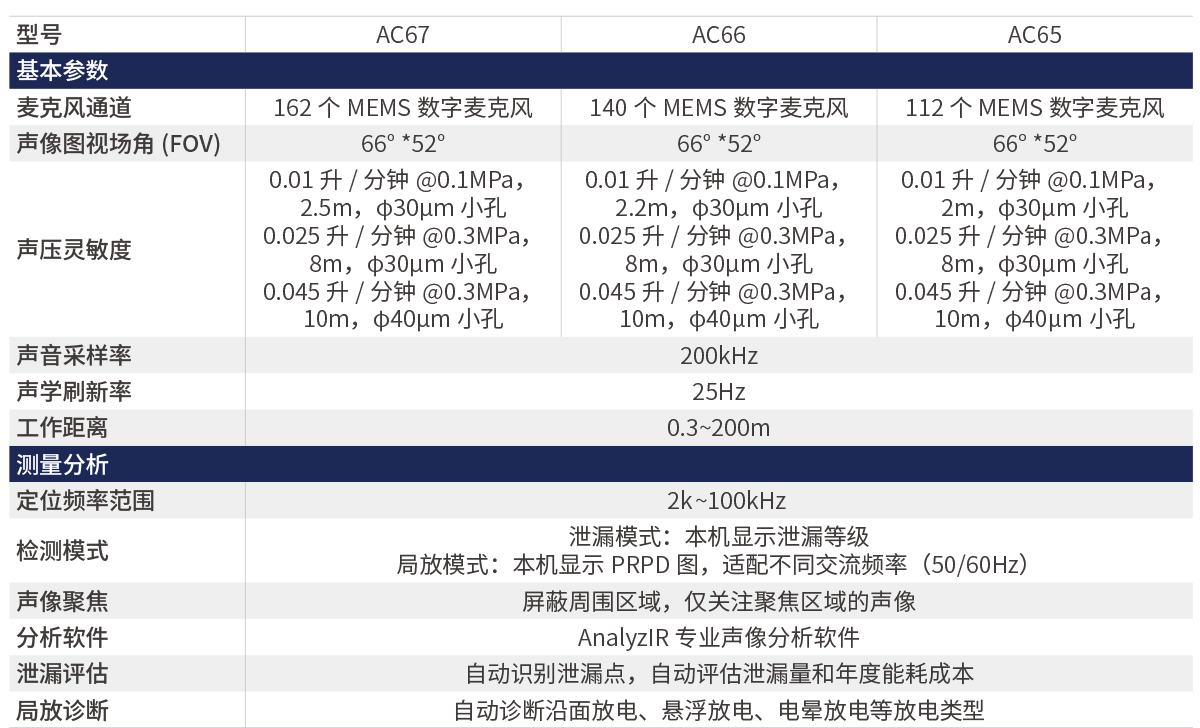

型号对比
