FOTRIC 280MiX系列

声热成像仪

版本型号

在线型科研热像仪

微距镜头丨60Hz帧频

高端科研热像仪

测温精度±1℃

在线热像仪

实时监测被测物


典型应用
一次检测，同时发现两种缺陷

材料温度检测、电路板温度监测、芯片温度监测

什么是“声热成像仪”
热像和声像都很专业的二合一产品。它同时具备专业热像仪和专业声像仪的能力，可以轻松做到精准测温、高清成像，又能快速准确地完成泄漏评估和局放诊断。

四大理由
选择FOTRIC声热成像仪
专业的热像模式 640*480 红外分辨率最高测温精度士1°C
AI 加持的声像模式局放类型自动诊断气体泄漏损失评估
多维度分析的 MiX 模式同时显示热像和声像画多维度获取故障特征	AnalyzIR® 专业分析软件热像图、声像图都可分析一键生成检测报告


出色的精准测温能力

-20°C~50°C

环境温度适应力更强

±2℃ (0-20米)

不同距离下精准测温

±0.4°C

测温一致性

±0.5°C

连续测温稳定性

*640480像素探测器&IREdge图像细节增强**
既有清晰的热梯度方便分析，又有被测物的细节方便查看。

MagicThermal®

AI自动识别并标注目标特征区域。


丰富的可选镜头配置

无论远距离还是近距离巡检，

都有对应的镜头匹配。

标准镜头:46°、25°、12°、7°

双视场镜头:25°&12°、25°&7°

TurboFocus@智能对焦系统

确保空间不同位置的清晰成像，为AI识别提供基础保障。






162个

MEMS数字麦克风

1300万

可见光相机像素

0.3~100m

检测距离

局放诊断

自动诊断放电类型:

沿面放电、悬浮放电、

尖端(电晕)放电。


泄漏评估

评估泄漏等级、泄漏量、

泄漏成本，帮助企业量化能源损失。


声像聚焦

聚焦在特定区域，

屏蔽无关杂音。



检测过程中，声热成像仪的5英寸LCD屏幕上同时显示实时热像和声像画面。

MiX模式下，被测设备的热分布和声纹信息同时出现，实现针对设备全面且准确的隐患分析，提升巡检效率和质量。

本机分析

巡检过程中，您可以通过收藏将问题图片标注，在任何时间提取收藏图片，利用本机分析完成分析。



应用案例

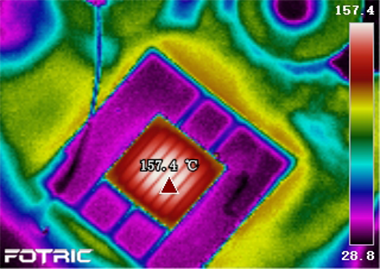

电路板测试

汽车后视镜加热丝检测

碳纤维疲劳拉伸测试

高分子材料测试

参数详情

热像基本参数
红外分辨率	288MiX: 640480 286MiX: 384288
探测器类型	非制冷型红外焦平面探测器
响应波段	288MiX: 7~14μm 286MiX: 8~14μm
图像帧频	30Hz
镜头视场角(FOV)	288MiX: 25°*19° 286MiX: -
对焦方式	自动对焦、手动对焦
超像素(SR)	288MiX: - 286MiX: 增强至768*576
热灵敏度(NETD)	288MiX: - 286MiX: <40mK@30℃
像元间距	288MiX: - 286MiX: 17μm
视场角(FOV)	288MiX: - 286MiX: 25°*19°
空间分辨率(IFOV)	288MiX: - 286MiX: 1.14mrad
最小成像距离	288MiX: - 286MiX: 0.1m
焦距	288MiX: - 286MiX: 15mm
镜头识别	288MiX: - 286MiX: 自动识别
选配镜头	288MiX: - 286MiX: 长焦、超长焦、广角、微距、双视场等镜头（镜头细节请咨询FOTRIC工程师）
声像基本参数
麦克风通道	162个MEMS数字麦克风
声像图视场角(FOV)	66°*52°
声音采样率	200kHz
声学刷新率	25Hz
测量声压范围	288MiX: - 286MiX: 10kHz：6~120dB SPL 15kHz：-3~120dB SPL 20kHz：-7~120dB SPL 25kHz：-13~120dB SPL 30kHz：-4~120dB SPL 35kHz：8~120dB SPL 40kHz：2~120dB SPL 45kHz：-2~120dB SPL 50kHz：-5~120dB SPL 55kHz：-2~120dB SPL 60kHz：3~120dB SPL 65kHz：2~120dB SPL 70kHz：8~120dB SPL 75kHz：7~120dB SPL
工作距离	288MiX: - 286MiX: 0.3~100m
热像测量分析
测温范围	-20~700℃
测温量程	-20~120℃，0~700℃，智能量程
测温精度	288MiX: 低温量程，目标温度在0~100℃之间，±1℃；其它，±2℃或2%，取大值 286MiX: ±2℃或2%，取大值
本机分析	设备可直接分析热像图和全辐射视频
分析软件	AnalyzIR专业热像声像分析软件
温度扩展	288MiX: - 286MiX: 支持-40℃低温扩展，支持1550℃高温扩展
测温点	286MiX: 16 288MiX: -
测温线	286MiX: 12 288MiX: -
测温框	286MiX: 16 288MiX: -
线温分布	288MiX: - 286MiX: 支持线温度分布图查看
全局测温修正	288MiX: - 286MiX: 支持发射率、环境温度、反射温度、相对湿度、目标距离、红外窗口（温度和透过率）测温参数修正
热像图像显示
图像模式	288MiX: 热像、T-DEF、画中画、可见光 286MiX: 红外图像、可见光测温(T-DEF?)、画中画、可见光可见光测温(T-DEF?)模式、画中画模式在镜头被识别为可配准镜头时有效
高低温跟踪	288MiX: 特殊标记自动跟踪测温区域内最高温点和最低温点 286MiX: -
IREdge	288MiX: 支持IREdge热像轮廓识别 286MiX: -
T-DEF	288MiX: 可见光测温，可调节热像透明度0%~100% 286MiX: -
MiX模式	288MiX: - 286MiX: 热像图像与声像图像同时显示
调色板	288MiX: - 286MiX: 支持16种调色板：铁红(Iron)、灰白(Grey)、10段铁红(Iron10)、彩虹(Rainbow)、10段灰白(Grey10)、灰红(GreyRed)、灰中调(MidGrey)、暗黄(Yellow)、春雨(Rain)、10段春雨(Rain10)、海蓝(Blue)、炽热(GlowBow)、医学(Medical)、绿中调(MidGreen)、棱镜(Prism)、10段医学(Medical10) 支持调色板实时预览切换
颜色报警	288MiX: - 286MiX: 支持温度之上、温度之下和温度之间颜色报警
图像叠加信息	288MiX: - 286MiX: 显示全局最高温、最低温，测温区域最高温、最低温、平均温、发射率，测温参数，镜头信息，以及时间信息
数码变焦	288MiX: - 286MiX: 1~16倍连续变焦
声像图像显示
图像模式	288MiX: 单声源，多声源，全息 286MiX: -
黑白背景	显示为黑白灰度的可见光图像
数码变焦	1~8倍连续变焦
声源模式	288MiX: - 286MiX: 单声源，多声源，全息
调色板	288MiX: - 286MiX: 支持3种调色板：红蓝（Red-Blue）、铁红（Iron）、灰白（Grey）支持调节透明度
图像叠加信息	288MiX: - 286MiX: 显示泄漏评估参数及结果，局放诊断参数、PRPD图谱及结果，测量参数，以及时间信息
声压跟踪	288MiX: - 286MiX: 特殊标记自动跟踪最大声压
拍摄功能
数码相机	热像：500万像素，工业级数码相机声像：1300万像素，工业级数码相机
扫码功能	288MiX: 可以扫描二维码和条形码作为标签注释 286MiX: 可以扫描二维码和条形码作为文本备注和标签
语音注释	288MiX: 录制最长120秒的语音，保存至热像图、声像图、全辐射视频和全息声像视频中 286MiX: -
文本注释	288MiX: 通过软键盘输入文本，保存至热像图、声像图、全辐射视频和全息声像视频中 286MiX: -
存储卡	288MiX: - 286MiX: SD卡，支持热插拔，最大支持1TB
图片格式	288MiX: - 286MiX: jpg（热像图）、jpg（声像图）、jpg（可见光图）
视频格式	288MiX: - 286MiX: irs或irsx（全辐射视频）、mp4
图片备注	288MiX: - 286MiX: 语音、文本、标签、收藏
本机图库	288MiX: - 286MiX: 支持查看、编辑、删除已经拍摄的图片和视频文件
数据连接
蜂窝数据	支持全制式4G蜂窝网络
WiFi连接	支持2.4GHz与5GH频段，支持802.11a/b/g/n/ac
蓝牙连接	BT4.2 LE，可连接至蓝牙耳机
USB接口	288MiX: - 286MiX: USB Type-C类型，符合USB 3.0/2.0规范
HDMI接口	288MiX: - 286MiX: Micro HDMI类型，符合HDMI 1.4规范，支持以60Hz传输1080P图像视频
FTP快传	288MiX: - 286MiX: 通过WiFi网络或设备自身WiFi热点连接本机，然后通过FTP访问本机内数据
PC全辐射视频流	288MiX: - 286MiX: 通过AnalyzIR实时分析全辐射视频流
远程控制
网页端控制	288MiX: 通过手机、电脑、平板等设备自带的浏览器进行远程操作控制，获取、分析、分享本机数据 286MiX: -
辅助功能
软件和固件升级	支持OTA远程升级和U盘本地升级
激光器	激光指示：等级：2级，波长：635nm，功率：<1mW 激光测距：0.1m-50m，精度:d*0.01%±2mm
温度特征测量	288MiX: 支持对测温线长度测量，支持对测温框矩形和圆面积测量 286MiX: -
指南针	288MiX: 支持360°方位，方位信息可以保存至热像图、声像图、全辐射视频和全息声像视频中 286MiX: 支持360°方位，图像叠加信息中可以显示方位信息，方位信息可以保存至热像图、声像图、全辐射视频和全息声像视频中
LED照明灯	支持手电筒照明和闪光灯模式
智能对焦系统(TurboFocus)	288MiX: - 286MiX: 支持对比度对焦、激光对焦、连续对焦、触控对焦的智能对焦系统
区域特征测量	288MiX: - 286MiX: 支持对测温线长度测量，支持对测温框矩形和圆面积测量
耳机	288MiX: - 286MiX: 通过蓝牙耳机实时监听声学传感器传入的声音信号
智能助手(HawkAI)	288MiX: - 286MiX: 语音命令、语音转文字、文本识别
电源系统
电池工作时间	连续工作时间≥4小时（实际使用时间取决于当时的环境和使用情况）
节能管理	288MiX: 自动息屏 286MiX: 自动关机、手动息屏
电池类型	288MiX: - 286MiX: 3.6V，9900mAh可充电锂电池，可现场更换
充电方式	288MiX: - 286MiX: 支持充电器座充，支持DC 12V直充，支持关机USB直充
充电时间	288MiX: - 286MiX: 3小时充至90%电量
外部供电	288MiX: - 286MiX: 支持使用DC 12V给本机供电
可靠性和认证
安全标准	288MiX: SELV（安全特低压电路）(GB 4943.1-2011/IEC60950-1:2005) 286MiX: GB 4793.1/EN 61010-1
电磁兼容性	288MiX: GB/T17626.2/IEC 61000-4-2 286MiX: GB/T 18268.1/EN IEC 61326-1
抗冲击	288MiX: 25g(GB/T 2423.5-2019/IEC 60068-2-27:2008) 286MiX: 25g(GB/T 2423.5/IEC 60068-2-27)
抗振动	288MiX: 2g(GB/T 2423.10-2008/IEC 60068-2-6:1995) 286MiX: 2g(GB/T 2423.10/IEC 60068-2-6)
RoHS指令	符合
防护等级	288MiX: - 286MiX: IP54(GB/T 4208/IEC 60529)
物理参数
工作温度	-20~50℃
存储温度	-40~70℃，不带电池
相对湿度	<95%RH
安装方式	支持UNC 1/4-20接口连接三脚架
尺寸	288MiX: - 286MiX: 190mm181mm99mm
重量	288MiX: - 286MiX: 1.6kg（不含镜头）
电池重量	288MiX: - 286MiX: 210g
外壳材质	288MiX: - 286MiX: 硬胶：PC+ABS，软胶：TPE，镁合金，铝合金
支持语言
支持语言	288MiX: 简体中文、英文 286MiX: -
声像测量分析
定位频率范围	288MiX: - 286MiX: 2k~100kHz
测量点	286MiX: 2 288MiX: -
测量框	286MiX: 2 288MiX: -
检测模式	288MiX: - 286MiX: 泄漏模式：本机显示泄漏等级局放模式：本机显示PRPD图，适配不同交流频率（50/60Hz）
声像聚焦	288MiX: - 286MiX: 屏蔽周围区域，仅关注聚焦区域的声像
图像显示
显示屏	288MiX: - 286MiX: 5吋，1280*720像素，采用大猩猩防爆盖板的IPS LCD触摸显示屏
保修和维护
保修期	288MiX: - 286MiX: 整机2年
建议的校准周期	288MiX: - 286MiX: 热像：2年，声像：1年
产品标配
标准配置	288MiX: - 286MiX: 声热成像仪主机及镜头、可充电锂电池*3、座充、电源适配器、USB Type-C 至 USB接口线缆、Micro HDMI接口至HDMI接口线缆、128G SD卡、SD卡读卡器、颈带、附件袋（手腕带）、资料袋（装箱单、标定证书、快速入门指南）、内衬、硬质便携箱、外包装箱

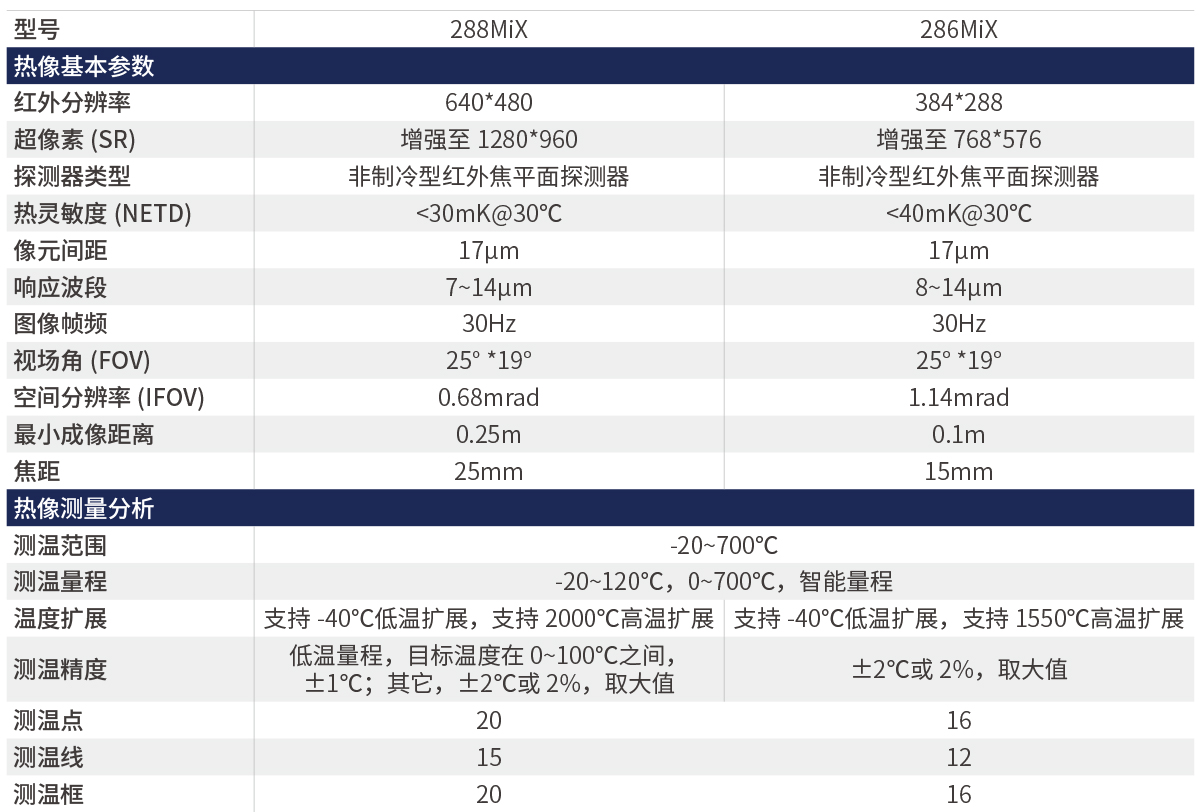

型号对比
