FOTRIC 600C系列

精准测温在线热成像摄像头,热成像摄像机,搭建红外测温监控系统,量程至2000度,配云台、防爆仓

版本型号






FOTRIC 600C红外热成像.jpg




科研行业-应用场景



碳纤维疲劳拉伸测试

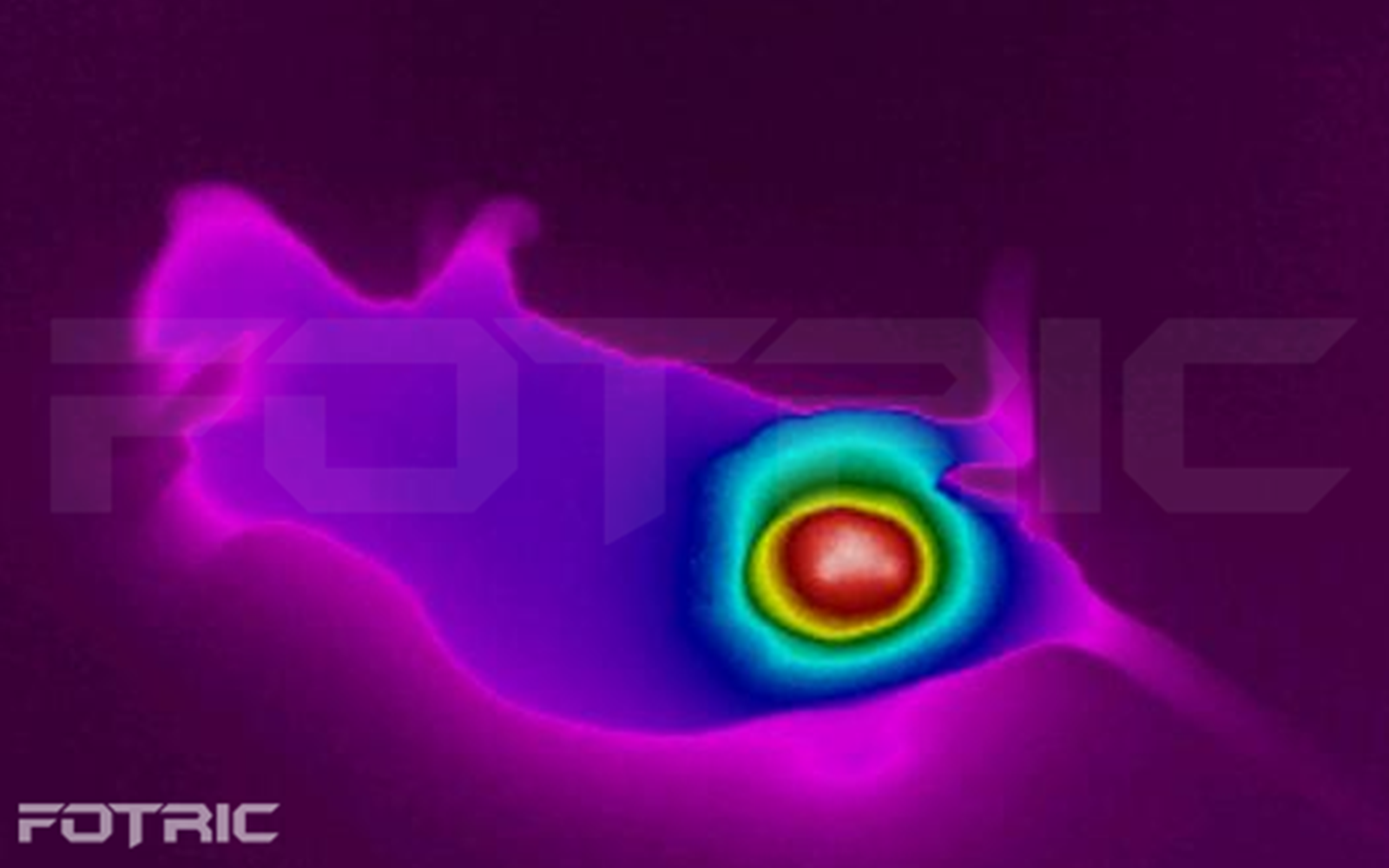

肿瘤光热治疗


芯片温度测试


电路板温度检测





质检行业-应用场景



光纤激光器测试


LED灯具热分布


轮胎性能测试


玻璃加热丝检测





大空间防火-应用场景



煤仓防火温度监测


危废仓库防火监控


锂电池仓库防火


IDC机房防火监控





石化行业-应用场景




油库防火预警温度监测

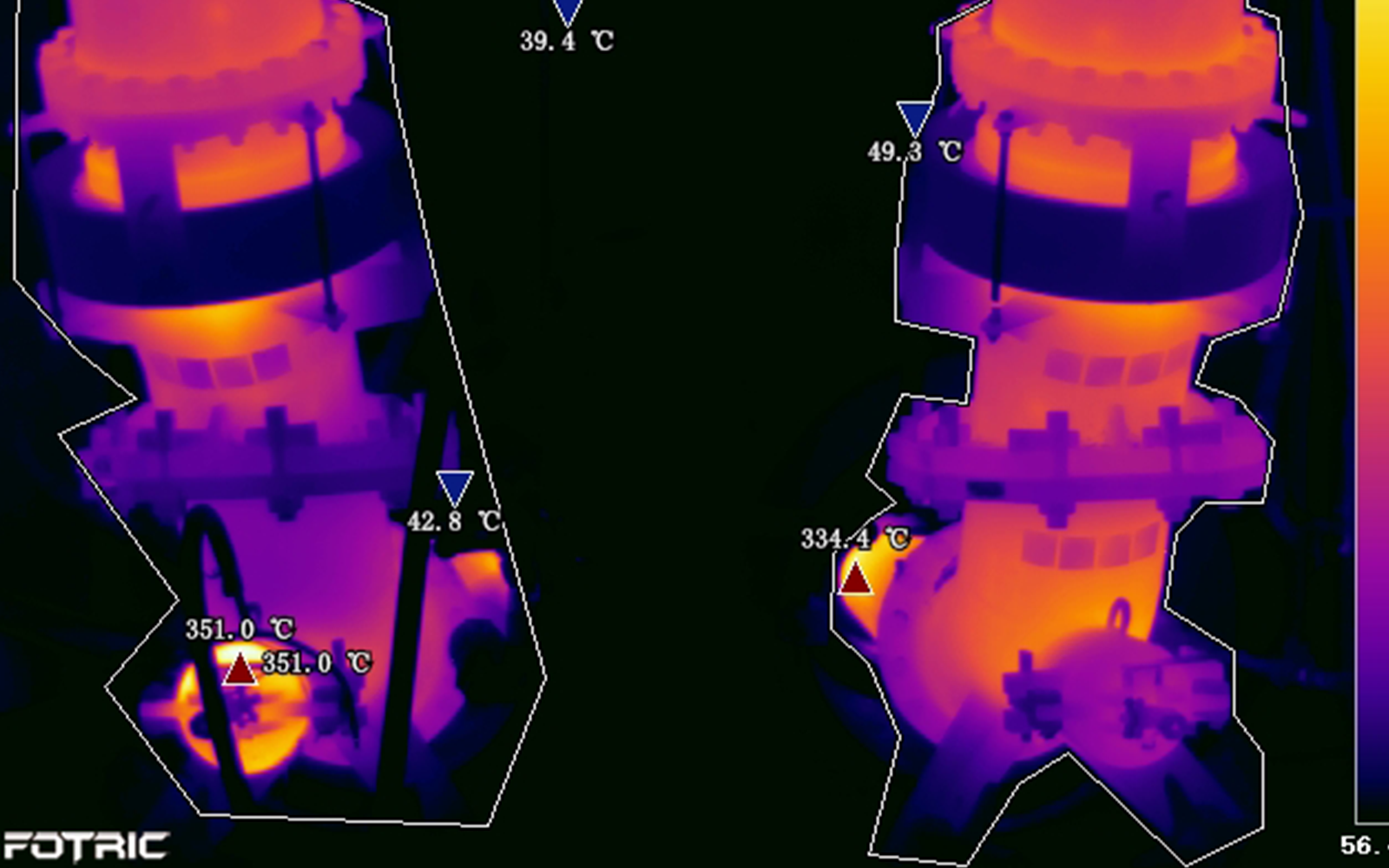

反应器法兰红外检测


泵房红外防火预警


LNG储罐保温层缺陷





冶金行业-应用场景



传送带防火预警在线监测


钢包耐材缺陷检测


转炉耐材温度红外检测


热风炉底耐材温度检测





飞础科热成像,精选全球高品质硬件



主芯片采用

韩国SAMSUNG四核芯片


探测器采用

法国Lynred红外探测器



FPGA采用

美国Xilinx可编程逻辑器件

电源芯片采用

美国Texas Instruments芯片




复杂环境下的精准测温



全量程精准测温

±2℃或±2%


精确测温量程

-20℃~2000℃


严酷环境精准测温

-20℃~65℃

测温一致性

±1℃





搭建在线热成像监控系统

系统优势:长期稳定的实时监测;拍摄高清的红外与可见光图像(视频);实现红外精准测温;超温自动预警(或联动其它设备)





MoniTiR数字化综合管理平台



MoniTiR综合监控系统集合了资源管理、设备管理、设备监控和报警管理等系统功能。

  • 资源管理功能用来添加、编辑、删除和配置监控点、区域、服务等,是综合监控系统稳定运行的基础。

  • 设备管理用以添加、编辑、删除用户设备台账,完成与监控点的关联等操作,是系统配置的关键。

  • 设备监控主要作用是展示被测设备的动态数据、动态缺陷图表、动态曲线、实时视频等,是人机交互的窗口。


报警管理包括警报输出配置、报警预览和报警展示等功能,是系统的报警核心:


  • 具备声光、邮件、微信、短信、电话等多种输出警报方式。

  • 实现了实时查看视频的同时确认监控点是否有报警信号。

  • 可展示报警的数据、图片、实时视频和视频回放等信息。




全辐射热像视频流



连续、自动、非接触的方式,同时采集数十万个点的温度数据。

支持全辐射热像视频流输出,为基于温度的状态监测和分析提供基础数据。




舱机一体温度标定,实现精准测温



在恶劣环境(高温、潮湿、腐蚀性等)及高风险环境(爆炸性气体、粉尘等)中,防护舱可以保障FOTRIC 600C热成像仪高精度工作。但是,红外窗口在变化的环境温度下会影响热像仪的测温精度,且通过调整透过率仍无法避免。

这时,防护舱与热成像仪在出厂前完成一体化标温十分关键,可确保舱机在任何环境温度下的测温都在精度范围内。




用户现场



变电站设备温度监控


油库泵房防爆监测



热风炉温度监控


主控室实时在线监测



钢包温度监控


锂电池仓储防火监测



参数详情

基本参数
红外分辨率 640*480
探测器类型 焦平面阵列FPA,非制冷微热量
热灵敏度(NETD) <30mk
像元间距 17μm
响应波段 7.5μm-14μm
视场角(FOV) 参考镜头参数配置
空间分辨率(IFOV) 参考镜头参数配置
最小成像距离 参考镜头参数配置

可选配件

双仓云台

单仓云台

镜头L50-628C(50°*37.5°)

镜头L25-628C(25°*18.7°)

镜头L12-628C(12°*8.9°)

镜头L07-628C(7°*5.2°)
